Технология и оборудование, необходимое для монтажа и демонтажа цельнолитых шин

Информация о промышленных и индустриальных шинах

Основное оборудование, необходимое для монтажа и демонтажа цельнолитых шин на колеса при помощи пресса:

1. Кольцо поддержки обода (Rim support ring) — сответствует диаметру обода, для поддержания обода во время монтажа
2. Гильза поддержки обода (Rim support tube) — сответствует диаметру обода, для поддержания обода во время демонтажа
3. Клетки давления (Pressure cage) — для напрессовки и выпрессовки шины
4. Пресс
5. Коническое кольцо (Tapered ring)— для упрощения монтажа шин

СТАНДАРТНЫЕ ШИНЫ

МОНТАЖ

Рис. 1

• Проверьте соответствие размеров шины и колеса, а также наличие повреждений. Удалите острые края в месте соприкосновения запорного кольца и обода. Очистите грязь с обода. Поместите соответствующее кольцо поддержки обода на стол.
• Покройте основу обода и внутреннюю поверхность шины монтажной пастой. Не используйте смазку, масло или лубриканты, содержащие масло.

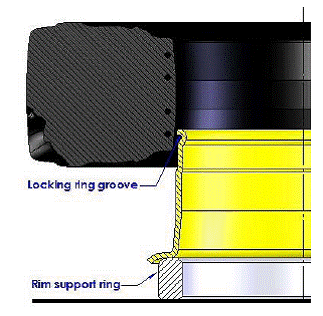

• Положите обод ровно на кольцо поддержки обода. Положите шину ровно на обод. Используйте при необходимости коническое кольцо (Рис. 1).

Рис.2

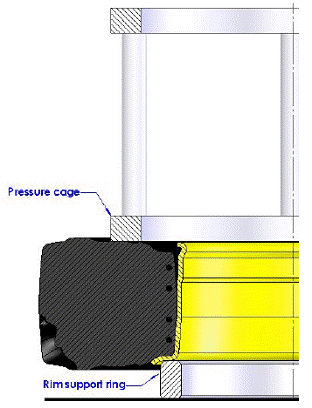

• Поместите клетку давления строго по центру на верхнюю боковину шины и используйте клетку для задавливания шины на обод до момента, когда шина коснется нижней закраины диска. (Рис. 2).

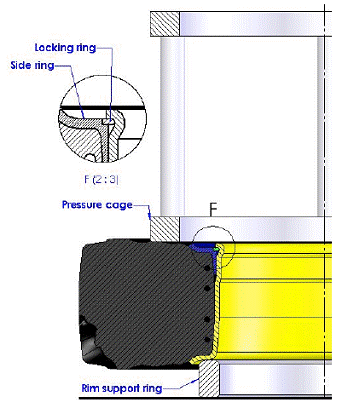

• Сдавите шину используя клетку давления и установите боковое кольцо.
• Установите запорное кольцо и молотком забейте его на место (вместе с боковым кольцом).

Рис. 3

ДЕМОНТАЖ

• Установите соответствующее кольцо поддержки обода на стол у положите на него диск, открывающейся стороной вверх.
• Сдавите шину используя клетку давления.

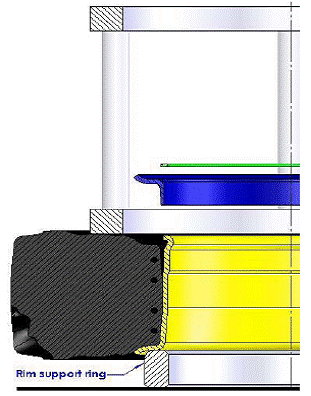

• При помощи монтировки снимите боковое (side ring) и запорное (locking ring) кольца (Рис. 4)

Рис. 4

• Переверните колесо на столе.
• Под обод (открытую сторону) подложите гильзу поддержки обода.

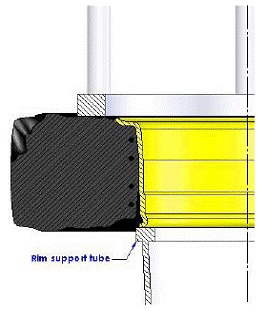

• Используя клетку давления выпрессуйте шину с обода (Рис. 5)

Рис. 5

ШИНЫ NOK / EASY FIT / E-Z CLICK

МОНТАЖ

• Проверьте соответствие размеров шины и колеса, а также наличие повреждений. Удалите острые края в месте запорного кольца. Очистите грязь с обода. Поместите соответствующее кольцо поддержки обода на стол.
• Покройте основу обода, контактную поверхность конического кольца и внутреннюю поверхность шины монтажной пастой. Не используйте смазку, масло или лубриканты, содержащие масло.
• Положите обод ровно на кольцо поддержки обода.

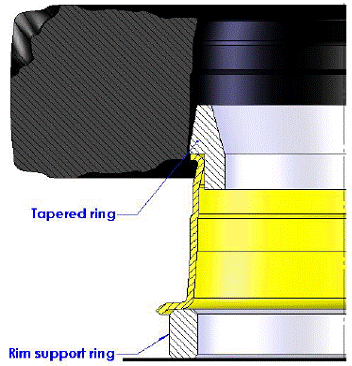

• Положите коническое кольцо ровно на обод.

Рис. 6

Положите шину ровно на коническое кольцо и равномерно задавливайте клеткой давления пока выступ на шине не защелкнется в канавке диска.

Рис. 7

ДЕМОНТАЖ

• Переверните колесо на столе.
• Под обод (открытую сторону) подложите гильзу поддержки обода.

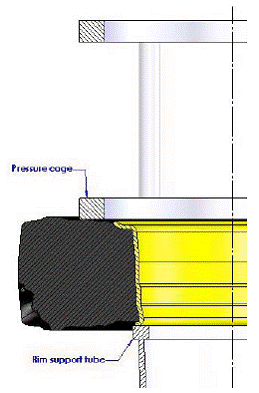

• Используя клетку давления выпрессуйте шину с обода (Рис. 8)

Рис. 8
