Монтаж сдвоенных колес

STARCO

Подготовка к установке

1. Приподнимите ось трактора так, чтобы основное колесо, на которое будет монтироваться сдвоенное, было на 50 мм выше от земли (достаточно просто наехать колесом на деревянную планку такой толщины).


Монтаж гаек со сферическим гнездом

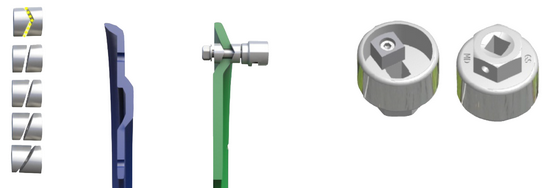

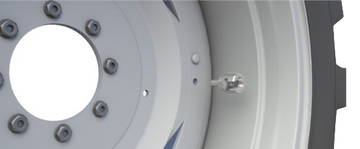

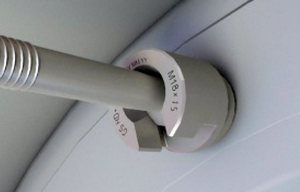

2. У колес с болтовым соединением диска выкрутитe болт, соединяющий диск с ободом и вместо него вкрутите гайку со сферическим гнездом из комплекта монтажа. Данный способ также применим к колесам, которые монтируются непосредственно на ступицу. Болт со сферическим гнездом вкручивается вместо штатного болта и затягивается с помощью специального ключа (идет в комплекте).

   Монтаж сдвоенных колес

Монтаж сдвоенных колес

3. Если никаких отверстий на диске колеса не предусмотрено, для каждой гайки со сферическим гнездом необходимо просверлить отверстие для ее последующего монтажа. Диаметр сверла подбирается в соответствии с размером гайки со сферическим гнездом:

  • M16 = диаметр отверстия 18 мм
  • M18 = диаметр отверстия 20 мм
  • M20 = диаметр отверстия 22 мм

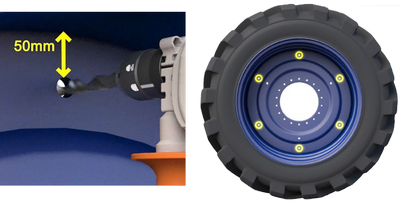

4. Отверстие должно быть расположено приблизительно в 50 мм от края обода колеса.


5. Если в месте расположения отверстия поверхность диска не плоская или под углом, необходимо использовать дополнительные «выравнивающие» шайбы.

   Монтаж сдвоенных колес

Специальный ключ (идет в комплекте).

Монтаж сдвоенных колес

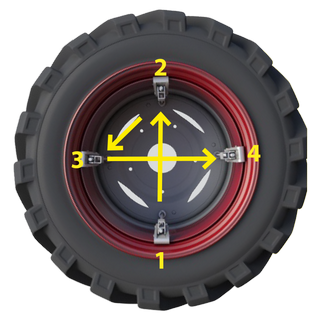

6. Повторите такую операцию для каждой гайки со сферическим гнездом, обеспечивая равное расстояние между гайками по окружности (3, 4 или 6 гаек на колесо).

   Монтаж сдвоенных колес

Монтаж сдвоенных колес

Установка замков

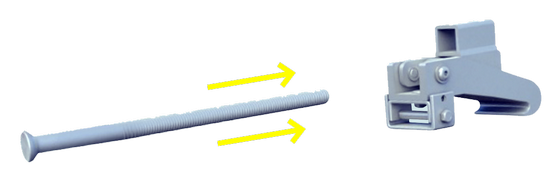

7. Вкрутите шпиндель в замок.



Присоединение дополнительного колеса

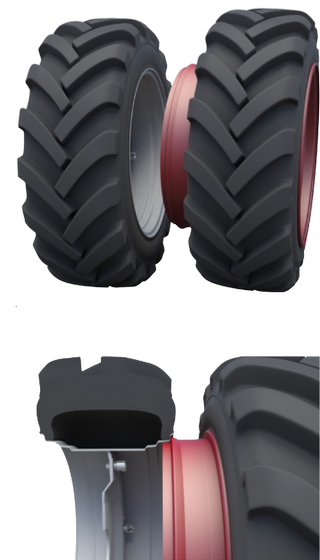

8. Подкатите дополнительное колесо к основному, вставьте проставку дополнительного колеса в нижнюю часть основного колеса и затем надавите на дополнительное колесо, чтобы полностью вставить проставку дополнительного колеса в основное.

   Монтаж сдвоенных колес

Монтаж сдвоенных колес

9. Вставьте головку шпинделя в сферическое гнездо гайки.

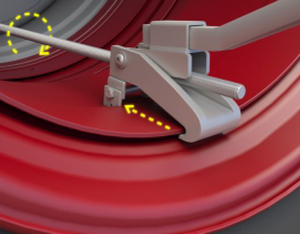

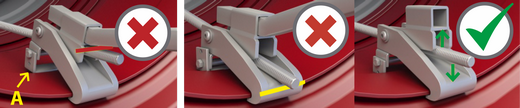

10. Выставьте высоту опоры замка так, чтобы получить центральное позиционирование шпинделя в замке.

   Монтаж сдвоенных колес

Монтаж сдвоенных колес

11. Вращая шпиндель в установленном замке, обеспечьте необходимую длину шпинделя.

12. Замкните замок, используя приложенную в комплекте рукоятку (допускается использование только рукоятки из комплекта, так как ее длина рассчитана для приложения правильной силы, необходимой для замыкания).

13. Вы услышите очень отчетливый звук «клинк», когда замок будет правильно защелкнут.


14. Повторите операцию на последующих замках.

Монтаж сдвоенных колес

Безопасность и обслуживание

После 10 минут езды на сдвоенных колесах необходимо проверить все гайки и замки. Замки при необходимости подтянуть поворотом шпинделя.
Этот шаг имеет важное значение для того, чтобы все детали были правильно установлены во время первоначального использования сдвоенных колес и система зажима замков работала корректно.
